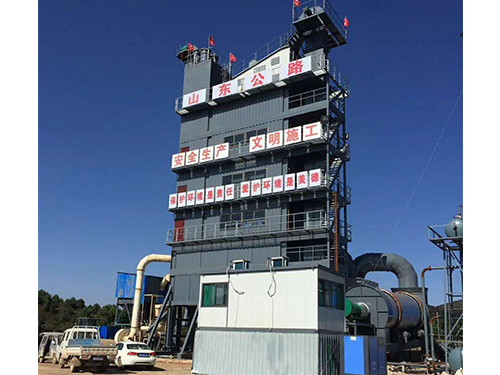

LB3000瀝青混合料攪拌設備
一．概述
名稱：LB3000型強制間歇固定式瀝青混凝土攪拌設備
型號：LB3000型
額定生產率：120 t／h（含水率5％，骨料溫度170℃）
形式：全自動電腦控制，強制間歇固定式瀝青混凝土攪拌設備
工作電壓：３８０伏／５０赫茲
總裝機容量： 310 kw (燃油、不含成品倉)
330 kw (燃煤、不含成品倉)
300 kw (燃?xì)狻⒉缓善穫})
本設備主要技術特點：
A． 模塊化設計，采用CAD計算機輔助設計，整機結構緊湊，布局合理，安裝、轉場及維護方便。
B． 設備關鍵部件均參考日本和歐美技術制造，動力、控制、機械主要配件均采用國際名牌產品,性能優良且耐用。
C． 攪拌器拌漿頭、拌漿臂和襯板為可更換結構,用耐磨材料制造,使用壽命不低于105批次.
D． 稱重元件采用美國梅迪亞產品，其使用壽命長，且輸出信號穩定、準確。骨料的計量精度可達 ≤±0.5%；石粉的計量精度可達≤±0.3%,瀝青的計量精度可達≤±0.25%。計算機控制系統對料流沖擊和空中飛料自動進行修正;獨特的瀝青二次稱量形式,即稱量開始后先稱到設定值的75%，等到骨料與石粉稱量完畢后，系統根據稱量的實際值和所設定瀝青含量(%)自動計算后，再補充其余的瀝青，這樣保證混合料的油石比達到最佳狀態。
E． 電腦可編程序控制器采用德國西門子品牌、上位機為臺灣進口工控機，保證設備的穩定性與可靠性。
F． 獨立開發的控制系統軟件，其友好的操作界面使操作人員易于掌握和方便操作；性能穩定且不易丟失數據。
G． 布袋除塵器中的布袋材料采用美國杜幫公司生產的NOMEX纖維，保證高除塵效率和長使用壽命：煙氣排塵量≤50mg/Nm3。
H． 選用全自動燃燒器,燃料霧化好;自動控制風油比,燃燒效果好;再由于干燥筒內形成的理想＂料簾＂加上采取的保溫措施,大大降低燃油消耗率(在標準工況下≤6.5kg/t)。另外燃料還可使用重油、渣油，這又降低了燃油費用，降低了混合料生產成本。
I． 燃燒器也可以采用煤粉燃燒器，能大大降低生產成本。獨特的雙風道設計保證煤粉的充分燃燒。
二．設備主要構成
１． 冷料供給系統
２． 骨料烘干加熱系統
３． 篩分、稱量及拌合系統
４． 粉料供給系統
５． 瀝青供給及加熱系統
６． 氣動系統
７． 除塵系統
８． 成品料提升與儲存系統（選配,不在正常供貨范圍）
９． 電氣控制系統
三、主要技術規格說明
1、冷料供給系統
2、骨料烘干加熱系統
3、篩分、計量及拌合系統
4、粉料供給系統
5、瀝青供給及加熱系統
6、氣動系統
7、除塵系統
8、控制系統
LB3000型間歇式瀝青混合料攪拌設備
進口件及主要部件配套品牌明細表
| 系統總成 | 分部總成 | 配套件名稱 | 廠商品牌 | 備注 |
| 冷料系統 | 冷料斗 | 倉壁振搗器 | 新鄉振動 | |
| 給料機 | 驅動用變頻器 | 海里普 (丹麥) | 選配 | |
| 輸送帶 | 青島橡膠六廠 | |||
| 電動滾筒 | 淄博電動滾筒 | |||
| 軸承座 | 九州傳動 | |||
| 托輥軸承 | 哈、瓦、洛 | |||
| 斷料報警開關 | 正泰電氣 | |||
| 集料皮帶輸送機及斜皮帶輸送機 | 輸送帶 | 青島橡膠六廠 | ||
| 電動滾筒 | 淄博電動滾筒 | |||
| 軸承座 | 九州傳動 | |||
| 托輥軸承 | 哈、瓦、洛 | |||
| 骨料烘干加熱系統 | 烘干筒 | 驅動電機減速機 | 國茂國泰 | |
| 托輪軸承 | 哈、瓦、洛 | |||
| 傳動鏈條 | 青島東尊 | |||
| 耐磨熱電阻 | 德力西 | |||
| 燃燒器 | 燃油（氣）燃燒器 | 福瑞達 | 二選一 | |
| 燃煤燃燒器 | 貝特重工 | |||
| 熱骨料提升機 | 驅動電機減速機 | 國茂國泰 | ||
| 傳動鏈條 | 青島東尊 | |||
| 軸承座 | 九州傳動 | |||
| 篩分、計量及拌合系統 | 振動篩 | 振動電機 | 歐力臥龍 | |
| 篩網 | 上海盾牌 | |||
| 篩分倉 | 倉門氣缸及電磁閥 | 亞德客（臺灣） | ||
| 倉門軸承 | 龍溪軸承 | |||
| 料位儀 | 遼寧博億 | |||
| 骨料秤 | 秤門氣缸及電磁閥 | 亞德客（臺灣） | ||
| 秤門軸承 | 龍溪軸承 | |||
| 稱重傳感器 | 梅迪亞(美國) | |||
| 石粉秤 | 秤門蝶閥 | 百濾德 | ||
| 稱重傳感器 | 梅迪亞(美國) | |||
| 瀝青秤 | 瀝青秤硬密封蝶閥 | 上海國泰閥門 | ||
| 蝶閥用電磁閥 | 亞德客（臺灣） | |||
| 浮球液位控制儀 | 上海自動化 | |||
| 攪拌機 | 驅動電機 | 山東開元電機 | ||
| 驅動減速機 | 國茂國泰 | |||
| 軸承座 | 九州傳動 | |||
| 軸承 | 哈、瓦、洛 | |||
| 放粉螺旋輸送機 | 百濾德 | |||
| 拌缸門氣缸 | 亞德客（臺灣） | |||
| 拌缸門氣缸電磁閥 | 亞德客（臺灣） | |||
| 拌缸門行程開關 | 亞德客（臺灣） | |||
| 粉料供給系統 | 石粉倉 | 料位儀 | 遼陽博億 | |
| 破拱助流氣墊 | 百濾德 | |||
| 旋轉閥電機減速機 | 國茂國泰 | |||
| 稱粉蝶閥及螺旋 | 百濾德 | |||
| 粉料斗式提升機 | 驅動電機 | 開元電機 | ||
| 驅動減速機 | 國茂國泰 | |||
| 軸承座 | 九州傳動 | |||
| 提升膠帶 | 青島橡膠六廠 | |||
| 瀝青供給及加熱系統 | 瀝青泵 | 瀝青卸油保溫螺桿泵 | 汛豐機械 | |
| 瀝青循環保溫螺桿泵 | 汛豐機械 | |||
| 閥門 | 瀝青氣動三通閥 | 汛豐機械 | ||
| 管路截止閥 | 上海第二閥門 | |||
| 瀝青三通閥 | 上海第二閥門 | |||
| 鍋爐 | 一體化導熱油爐 | 阜新中和流體 | ||
| 氣動系統 | 螺桿式空壓機 | 上海神龍 | ||
| 氣源 | 儲氣罐 | 青島壓力容器 | ||
| 氣動三聯件 | 亞德客（臺灣） | |||
| 附件 | 氣動接頭 | 亞德客（臺灣） | ||
| 氣管 | 亞德客（臺灣） | |||
| 除塵系統 | 濾袋 | NOMEX(美國) | ||
| 除塵器 | 濾袋骨架 | 英格爾環保 | ||
| 脈沖閥 | 上海袋式除塵 | |||
| 脈沖控制儀 | 上海袋式除塵 | |||
| 排粉電機減速機 | 國茂國泰 | |||
| 排粉螺旋軸承座 | 九州傳動 | |||
| 冷風閥氣缸電磁閥 | 亞德客（臺灣） | |||
| 粗粉回收 | 螺旋輸送機 | 百濾德 | ||
| 風機 | 引風機 | 臨沂晨陽風機 | ||
| 控制系統 | 控制部分 | PLC可編程控制器 | 西門子（德國） | |
| 所有中間繼電器 | 正泰 | |||
| 所有按鈕 | 正泰 | |||
| 強電部分 | 所有斷路器 | 正泰 | ||
| 所有接觸器 | 正泰 | |||
| 所有熱繼電器 | 正泰 | |||
| 上位機 | 工控機 | 研華（臺灣） | ||
| 顯示器 | 聯想 | |||
| 打印機 | 惠普（美國） | |||
| 控制室 | 空調 | 格力 | ||
| 成品料提升與儲存系統（選配） | 卷揚機 | 驅動電機 | 山東開元電機 | |
| 驅動減速機 | 國茂國泰 | |||
| 光電編碼器 | 歐姆龍（日本） | |||
| 儲倉 | 開門氣缸及電磁閥 | 亞德客（臺灣） | ||
| 接近開關 | 亞德客（臺灣） | |||
| 行程開關 | 正泰 |
