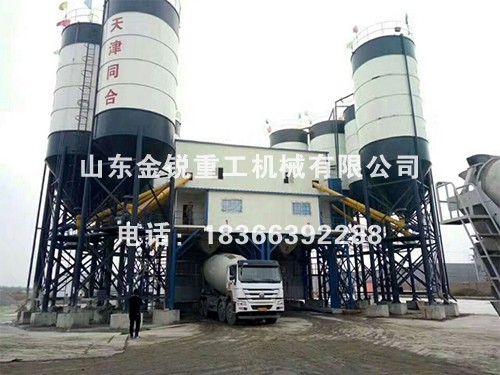

HLS180混凝土攪拌站
文章出處：未知 人氣：發表時間：2017-12-27 15:09
| HLS180混凝土攪拌樓配置表 | |||
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 |
| 1 | 攪拌系統 | 1、型號：MAO4500/3000 | 攪拌主機： |
| 2、型式：雙臥軸強制式 | 珠海仕高瑪或立準 | ||
| 3、進料容量：4500 L | |||
| 4、出料容量：3000L． | |||
| 5、卸料高度：4.2 m | |||
| 6、電機功率：55kW×2 | |||
| 7、攪拌葉片、襯板：耐磨材料 | |||
| 系統說明： | |||
| 1、星齒輪減速器，體積小、效率高、極為可靠。 | |||
| 2、襯板、葉片材質為高鉻耐磨鑄鐵，角度設計合理，攪拌效果好，速度快，使用壽命長。 | |||
| 3、四軸端配有全自動密封注油系統。 | |||
| 4、卸料門為液壓油泵控制，有三個停留點及手動開閘，無噪音。 | |||
| 5、超重設計，減震極佳。 | |||
| 2 | 電控系統 | 電氣控制系統由電腦主機、顯示器，打印機、通信電纜，稱重儀表，橋架等組成。 | 1、打印機： |
| l、運行與管理于一體，操作簡單方便。 | 愛普生 | ||
| 2、配料系統采用微機集中控制。 | 2、顯示器：19” | ||
| 3、攪拌站運行數據可保存10年以上，便于設置管理。 | 3、攪拌樓控制軟件： | ||
| 4、配方可以用數字表示，方便用戶識別，配方數可幾十種。 | 思偉 | ||
| 5、具有誤差分析及自動檢測功能。 | 4、主要電氣件： | ||
| 6、在脫離自動控制的情況下，手動操作系統仍能完成對攪拌站的控制，如配料，攪拌，卸料等工作。 | 施耐德/西門子 | ||
| 7、本系統強電部分自成一體，與弱電部分完全分開，提高了弱電的抗干擾能力，也使強電部分大為簡化，維護更為方便。 | 5、監控系統： | ||
| 8、配有四畫面監控系統。 | 彩色攝像機： | ||
| 系統說明： | 彩色監視器：索尼 | ||
| 本系統所用主要硬件均采用施耐德產品，具有性能先進，可靠性高，外型美觀等特點?？刂婆_采用人機工程學原理設計，操作舒適?！ ?/td> | 四畫面處理器： | ||
| HEXAGON | |||
| 3 | 提升系統 | 骨料提升系統采用平皮帶輸送機 | |
| 1、減速機：KA107-45kW | 1、氣缸： | ||
| 2、傾角：a=20° | 亞德客 | ||
| 3、平皮帶規格：B=1000 | |||
| 4、皮帶速度：2.5m/s | |||
| 5、輸送能力：1200t/h | |||
| 6、暫存料斗：4.8m3 | |||
| 7、卸料氣缸：QGBZ125-250-MP1 | |||
| 系統說明： | |||
| 輸送機上蓋下兜，可適應全天候工作。暫存料斗縮短了配料時間，提高了生產率。 | |||
| 4 | 骨料稱量系統 | 骨料稱量系統由：骨料倉、機架、稱量斗、骨 | 1、傳感器： |
| 料輸送機、傳感器等組成。 | 梅迪亞 | ||
| 1、骨料倉 | 2、振動器： | ||
| (1)容量： 4×20m3=80m3 | 河南新鄉 | ||
| (2)落料門：8個 | 3、氣缸： | ||
| (3)氣缸：QGB80×310 8臺 | 亞德客 | ||
| 2、稱量斗 | |||
| (1)容量：2.5m3×4 | |||
| (2)計量方式：單獨計量 | |||
| (3)傳感器：2000kg×12 | |||
| (4)氣缸：QGB100x150 4臺 | |||
| (5)計量精度：±2％ | |||
| 3、皮帶輸送機 | |||
| (1)皮帶規格：1000mm | |||
| (2)皮帶速度：2.5 m/s | |||
| 4、減速機：KA87-15kw | |||
| 5、振動器：ZFl8-50 2臺 | |||
|
系統說明： 骨料倉采用裝載機上料。每個倉有兩個卸料門，以實現計量時的粗稱和精稱。骨料計量斗有四個，每個骨料計量斗通過4只傳感器吊掛于骨料倉底艙上，4只傳感器發出的信號經處理后送往主控制室內的微機中，通過二次儀表轉換變成物料重量值顯示出米。四個稱量斗下設一條水平皮帶機。骨料配料完畢，由水平皮帶機送入斜皮帶輸送至樓項的暫存料斗內，等待和其它物料一起卸入攪拌機內。 |
|||
| 5 | 水泥稱量系統 | 水泥稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。 | l、傳感器： |
| l、水泥稱量斗： | 梅迪亞 | ||
| (1)容積：1400L。 | 2、氣動蝶閥： | ||
| (2)稱量精度：±1％ | 上?？禐?/td> | ||
| 2、傳感器： 1000 kg×3 | 3、振動器： | ||
| 3、氣動蝶閥：DN300 | 河南新鄉 | ||
| 4、振動器 | |||
| MVE40/15 | |||
| 系統說明： | |||
| 水泥稱量采用全密封裝置，稱量斗通過3只壓力傳感器稱量。稱量斗料門采用氣動蝶閥驅動門，開門靈活，密封嚴密。 | |||
| 6 | 粉煤灰及粉狀外加劑稱量系統 | 粉煤灰及粉狀外加劑稱量系統由稱量斗、氣動蝶閥、傳感器等組成。 | 1、傳感器：梅迪亞 |
| 1、稱量斗： | 2、氣動蝶閥： | ||
| (1)容積：1400L | 上?？禐?/td> | ||
| (2)稱量精度：±1％ | 3、振動器： | ||
| 2、傳感器： 1000 kg×3 | 河南新鄉 | ||
| 3、氣動蝶閥：DN 300 | |||
| 4、振動器 | |||
| MVE40/15 | |||
| 系統說明： | |||
| 粉煤灰及粉狀外加劑稱量采用全密封裝置，稱量斗通過3只壓力傳感器稱量。稱量斗料門采用氣動蝶閥驅動門，開門靈活，密封嚴密。 | |||
| 7 | 水稱量系統 | 水稱量系統由：水池、水泵、水稱量斗、氣動 | 1、供水泵： |
| 蝶閥等組成。 | 山東淄博 | ||
| l、供水泵型號：潛水泵 | 2、卸水泵： | ||
| 流量：107m3/h(29.7L/s) 功率：7.5 kW | 山東淄博 | ||
| 2、卸水泵型號：管道泵 | |||
| 流量：182m3/h(53.3L/s) 功率：11 kW | |||
| 3、水稱容積：1000L， | |||
| 4、傳感器：2000kg×1 | |||
| 5、卸料氣動蝶閥型號： DN200 | |||
| 6、稱量精度：±l％ | |||
| 系統說明： | |||
| 水泵在控制系統的控制下，將水池里的水泵到水稱量斗內，經拉力傳感器稱量到預設數值時，泵停。卸水時，蝶閥開啟，同時卸水泵啟動，將水泵入攪拌機機內?！?/td> | |||
| 8 | 液態外加劑計量系統 | 外加劑稱量系統由：外加劑儲箱、外加劑稱、外加劑泵、氣動蝶閥、傳感器等組成。 | l、外加劑泵：山東濟南 |
| 1、供外加劑泵型號：75（50）DWB 各1支 | |||
| 流量：60m3/h(4.53L/s) 功率：2.2kw（0.75kW） | 2、傳感器： | ||
| 2、外加劑稱：70L 1只 | 梅迪亞 | ||
| 3、外加劑儲箱：5m3 1只 | 3、氣缸： | ||
| 4、稱量精度：±1％ | 亞德客 | ||
| 5、傳感器：300kg×1 | |||
| 6、氣動蝶閥：DN80 | |||
| 系統說明： | |||
| 外加劑泵在控制系統的控制下，將外加劑儲箱里的外加劑泵出，經拉力傳感器計量到預設數值時，泵停。卸料時蝶閥開啟，經卸外加劑泵，使外加劑流向攪拌機內?！?/td> | |||
| 9 | 主樓支架 | 由梯子、平臺、護欄、鋼構支架等組成。 | |
| 10 | 氣路系統 | 氣動系統由空壓機、氣缸、電磁閥、過濾器、氣路元件等組成。 | 1、氣缸 |
| 1、空壓機： 11 kW | 亞德客 | ||
| 2、儲氣罐：0.1m3+0.6 m3 | 2、電磁閥： | ||
| 3、電磁閥 | 益華氣動 | ||
| 4、氣源處理件 | 3、上海富盛 | ||
| 系統說明： | |||
| l、控制骨料落料門啟閉。 | |||
| 2、控制蝶閥使水泥流向攪拌機內。 | |||
| 3、控制蝶閥使粉煤灰流向攪拌機內。 | |||
| 4、控制蝶閥使水流向水秤斗內。 | |||
| 5、控制蝶閥使外加劑流向攪拌機內。 | |||
| 6、控制水泥倉的破拱。 | |||
| 11 | 螺旋輸送機 | 水泥螺旋輸送機：粉煤灰及粉狀外加劑螺旋輸送機： | |
| (1)規格：Φ325х10000 (1)規格：Φ273х10000 | |||
| (2)數量：2條 (2)數量：2條 | |||
| (3)輸送量： 80t/h (3)輸送量：60t/h | |||
| (4)電機功率：22 kw (4)電機功率：15 kw | |||
| 系統說明： | |||
| 1、粉料輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。 | |||
| 2、接料口為萬向球節，可調節角度偏差，且密封性好。螺旋葉片與筒體間隙小，傳輸效率高。 | |||
| 12 | 粉料倉 | 粉料倉： | |
| (1)容積：152m3 4個 | |||
| (2)除塵器：4 | |||
| (3)阻旋式料位計：8套 | |||
| 系統說明： | |||
| 水泥倉頂部設有防溢頂裝置，水泥由此吹入，減輕了水泥倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合，可實時地對水泥進行自動破拱，也可手動破拱。 | |||
| 13 | 控制室 | 1、采用塑鋼中空板，具有保溫、隔熱功能。 | |
| 2、內部精裝，鋪木地板、吊頂。 | |||
| 3、空調(冷暖型) | |||
| 4、支架 | |||
| 系統說明： | |||
| 控制室寬敞明亮，視野開闊 | |||
| 14 | 外包裝 | 主樓部分采用彩鋼瓦裝飾。 | |
| 15 | 總功率 | 約284kW |
|
